ABB Energy Meter, dinaminis galios valdiklis įkrovimo stotelei

Dažnai nutinka taip, kad namo įvado galia gali riboti elektromobilio įkrovimo galią ir butinį elektros energijos vartojimą. Pavyzdžiui, jeigu Jūsų namų įvado galia yra 15kW ir įjungiate krautis elektromobilį maksimalia, stotelės galia – 11kW, taip pat įjungiate buitinį feną, arbatinuką ar kitus butinius prietaisus, kurių momentinis galios poreikis viršyja ~>4 kW. Tokiu būdu viršyjate namo įvado galią – Jūsų įvadinis automatas automatiškai atsijungia – dingsta elektra namuose. Dinaminis galios valdiklis ABB Smart Meter padės paskirstyti įvado galią taip, kad elektromobilis nebūtų kraunamas didesne galia, nei gali būti kraunamas pagal momentinį elektros vartojimą.

Šis prietaisas padės užtikrinti tai, kad kiekvieną akirmką elektromobilis būtų kraunamas didžiausia galima galia.

Garantija 2 metai

nuo334.20 237.00  su PVM

Pasirinkite:

Išvalyti
Siųsti užklausą
Neturime. Prekė užsakoma
Pristatysime per 3 d.d. Daugiau informacijos

ABB galios valdymo funkcija – kas tai?

Jei domitės elektromobiliais, Jums turbūt yra tekę susidurti su sąvoka dinaminis galios valdymas. Tai vienas iš būdų įkrauti elektrinę transporto priemonę efektyviau! Elektromobilių įsigijimui įgaunat pagreitį, siūlome susipažinti su šia patogia technologija.

Apskritai, galios valdymas (angl. load management) yra elektros energijos tiekimo subalansavimo funkcija, užtikrinanti optimalų elektromobilių įkrovimo stotelės darbą. Technologija, matuodama išmaniojo skaitiklio duomenis, reguliuoja įkrovimo energijos srautą, taip išvengdama perteklinio elektros naudojimo. Apačioje pateiktoje schemoje galite matyti, kaip veikia ABB siūloma išmanioji dinaminio valdymo funkcija. Skaitiklio rodmenims viršijant „apkrovos slenkstį“ (angl. load treshhold), stotelė iš karto sumažina įkrovimo galią iki kol ši pasiekia „galios sumažėjimo liniją“ (angl. power decrease baseline). Tada stotelė tęsia įkrovimo procesą palaikydama galią tarp „apkrovos slenksčio“ ir „galios sumažėjimo linijos“.

ABB galios valdymo įrenginys

Jei Jūsų sistemoje yra prijungta daugiau nei viena stotelė, dinamini galios valdymo algoritmas realiu laiko nurodo visiems prietaisams prisitaikyti prie galios pokyčių, taip optimizuodamas visą infrastruktūrą.



Statinis, dinaminis ir hibridinis režimai – koks jų skirtumas?

Galios valdymo funkcijos įgyvendinimo būdų yra ne vienas. Paprasčiausias – statinis rėžimas (angl. „static mode“). Šis variantas įkrovimo galią palieka kaip fiksuotą vertę, nustatomą apskaičiavus tinklo pajėgumą bei kitus energijos vartojimo šaltinius (tam šio prietaiso nereikia, galima nustatyti stotelėje). Statinis galios valdymas užtikrina tolygų energijos pasiskirstymą ir maksimaliai padidina tinklo pajėgumą be papildomų išlaidų. Statiniam galios valdymui nereikia jokių papildomų išorinių įrenginių. Visus nustatymus galima atlikti naudojant „TerraConfig“ programėlę arba „ChargerSync“ portalą.

Kitą vertus, dinaminis valdymas (angl. „dynamic mode“) neturi fiksuotos vertės ir įkrovimo galią keičia priklausomai nuo poreikio ir tinklo pajėgumų. Pagrindinė dinaminio galios valdymo paskirtis – optimizuoti įkrovimo infrastruktūrą. Funkcija, staigiai reaguodama į įkrovimo stotelės pajėgumų svyravimus, pakeičia esamą galią. Tokiu būdu ši technologija subalansuoja galios paskirstymą tarp visų elektromobilių. Dinaminis valdymas ne tik padeda apsaugoti vietinį tinklą nuo perkrovos, bet ir perskirsto galią priklausomai nuo konkretaus poreikio.

Trumpai tariant, statinis būdas puikiai tinka tiems EV vairuotojams, prie kurių tinklo yra prijungtos tik įkrovimo stotelės su žinomu buitiniu elektros galios poreikiu. Na, o dinaminis valdymas yra geras pasirinkimas jei prieinamą energiją vartotojų namuose veikia kiti prie tinklo prijungti įrenginiai.

Tam, kad dinaminio valdymo funkcija tinkamai veiktų, reikia įdiegti papildomą įrenginį – išmanųjį skaitiklį (angl. „Smart meter“). Jis praneša apie pastato energijos tinklo vartojimą. Galima ir dinaminio įkrovimo variacija – hibridinis galios valdymas. Jis nereikalauja papildomo prietaiso, o įkrovimo galios keitimas priklauso nuo vidinio skaitiklio nuskaitymų. Visgi, dinaminis galios valdymas suteikia papildomą lankstumo lygį. Informuodama apie bendrą energijos suvartojimą, technologija leidžia maksimaliai išnaudoti tinklo pajėgumą ir užtikrinti greitą reakcija į vartojimo pokyčius.

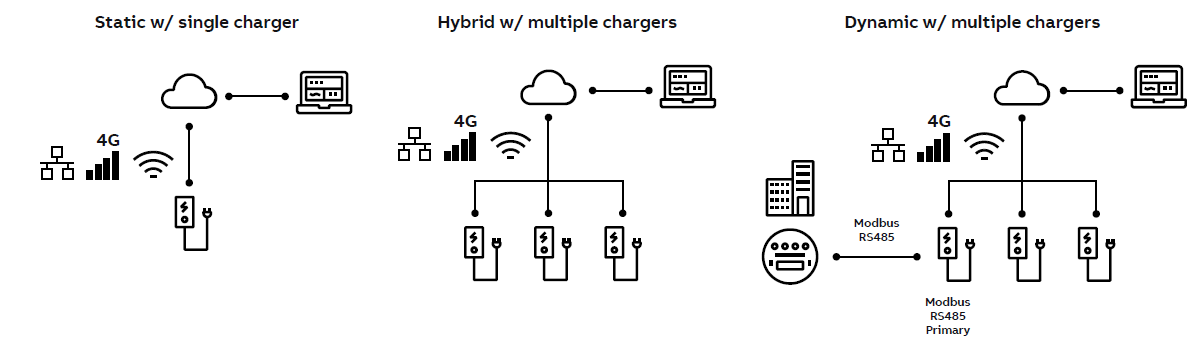

statinis, dinaminis ir hibridinis elektromobilio ikrovimo stoteles galios valdymas

Reikalinga įranga – kaip įdiegti?

Tam, kad Jūsų įkrovimo stotelė galėtų tinkamai atlikti dinaminio valdymo funkciją, ji turėtų būti sujungta su išmaniuoju skaitikliu (angl. smart meter). Šis yra skirtas elektros tinklo parametrams stebėti, pavyzdžiui įtampai, srovei, galiai. Dinaminio valdymo algoritmas stebi skaitiklio pateikiamą informaciją ir pagal ją vykdo sprendimus keisti galios lygį. Tokiu būdu išmanusis skaitiklis padeda taupyti energiją ir ekonomiškai valdyti namų tinklą.

Išmanųjį skaitiklį galima prijungti per RS-485 arba per valdiklį, naudojant interneto protokolą (angl. ethernet).

Kaip sukonfigūruoti ABB dinaminio valdymo funkciją?

Galios valdymo funkciją galite prijungti tiek vietiniu būdu, tiek per debesies technologijas. Vietinis prijungimas yra rekomenduojamas naudojant vieną įkrovimo stotelę. Šiuo atveju instaliavimą ir paleidimą galima atlikti per „Terra Config“ arba sinchronizavimo programėlę „Charger Sync“.

Prijungimas per „TerraConfig“

Išmanųjį energijos skaitiklį su „Modbus“ jungtimi galite sukonfigūruoti per „TerraConfig“ programėlę. Įėję į pagrindinį puslapį spauskite „apkrovos balansas“ ir „įjungti Modbus“. Tada pasirinkite Jums tinkamus nustatymus:

  1. Viena įkrovimo stotelė (suderinama su Modbus RTU – RS485). Šiuo atveju galios valdymo sprendimą priima integruotas įkrovimo stotelės algoritmas. Šis variantas geriausiai tinka gyvenamiesiems namams.
  2. Keletas įkrovimo stotelių (suderinama su Modbus RTU – RS485 ir Modbus TCP/IP). Galios valdymo strategija yra vykdoma iš vietinio valdiklio.
  3. Keletas įkrovimo stotelių, kai viena iš jų yra pagrindinė (suderinama su Modbus RTU – RS485). Viena iš keleto stotelių veikia kaip sąsaja, kuri siunčia išmaniojo skaitiklio duomenis į debesį, kur yra valdomi galios pakeitimai.

Prijungimas per „ChargerSync“ programėlę arba portalą

Plačioms infrastruktūroms, su keletu įkrovimo stotelių, geriau rinktis debesies technologijas – instaliavimas ir nustatymų pasirinkimas atliekamas per sinchronizavimo portalą („Charger Sync portal“).

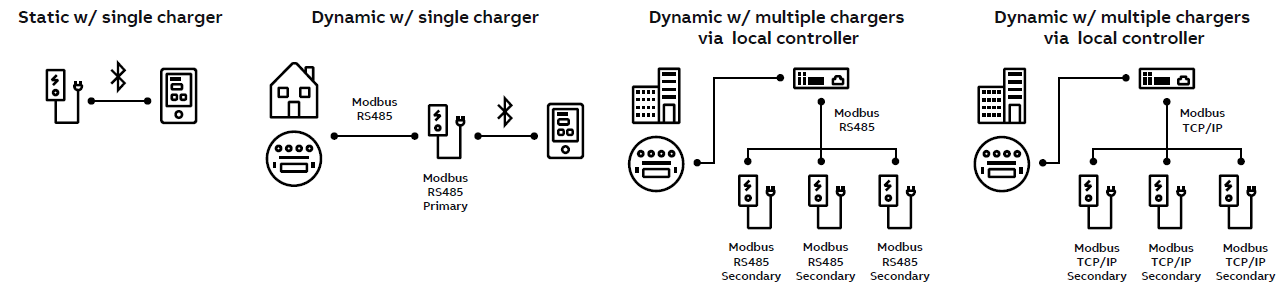

galios valdymo komunikacijos sąsajos

ABB Terra AC Wallbox galios valdymo funkcija

Tarptautiniu mastu žinomas ir pripažįstamas elektromobilio įkrovimo sprendimų gamintojas ABB siūlo išmaniąsias galios valdymo funkcijas, padedančias optimizuoti infrastruktūrą.

Terra AC Wallbox – ABB pristatoma inovatyvi įkrovimo stotelė, puikiai tinkanti tiek namams, tiek verslui. Su Terra AC Wallbox išnaudosite visą įkrovimo potencialą. Stotelėje integruota išmanioji dinaminio galios valdymo funkcija padės optimizuoti infrastruktūrą. O el. energijos apskaitos prietaisas bei speciali programėlė leis naudotojams lengvai stebėti ir valdyti įkrovimo būseną.

Skaitykite plačiau ABB puslapyje: https://global.abb/group/en

Daugiau informacijos apie stotelę galite rasti čia: https://www.solet.lt/produktas/abb-terra-wallbox-elektromobiliu-ikrovimo-stoteles/

Produkto ABB Energy Meter techninės specifikacijos

Produkto informacijaEnergy Meter EV 3Energy Meter EV 1
ĮTAMPA/SROVĖ
Nominali įtampa3×230/400 Vac230 Vac
Įtampos diapazonas0.8 – 1.15Un0.8 – 1.15Un
Galios išsklaidymo įtampos grandinės< 0.7 W / 5.5 VA at Un< 0.4 W / 5.5VA at Un
Galios sklaidos srovės grandinės< 0.015 VA at Ib< 0.012 VA at Ib
Bazinė srovė (Ib)5A5A
Atskaitos srovė (Iref)5A5A
Pereinamoji srovė (Itr)0,5A0,5A
Didžiausia srovė (Imax)65A65A
Minimali srovė (Imin)0,25A0,25A
Pradinė srovė (Ist)_< 0.004 Ib_< 0.004 Ib
Gnybtų laidų sritis6,3 * 5,6 (mm)6,3 * 5,6 (mm)
Rekomenduojamas sukimo momentas1,2 Nm< M <1,5NmM <2,7Nm
BENDRI DUOMENYS
Dažnis50 Hz (+- 2%)50 Hz (+- 2%)
Tikslumo klasėB klasėB klasė
Tikslumas1%1%
Energijos rodymas7 skaitmenys6 skaitmenys
Aktyvios energijos matavimas+A / -A+A
MECHANINIAI DUOMENYS
Medžiagastiklo pluoštu sustiprintas polikarbonatasstiklo pluoštu sustiprintas polikarbonatas
APLINKOS DUOMENYS
Darbinė temperatūra-30°C to +70°C-30°C to +70°C
Laikymo temperatūra-40°C to +85°C-40°C to +85°C
Pulso indikatorius1000 imp/kWh1000 imp/kWh
EMC SUDERINAMUMAS
Izoliacija4 kV AC, 50 Hz, 1min4 kV AC, 50 Hz, 1min
Aukšta įtampa7 kV, Impulse 0.1/2000 μs7 kV, Impulse 0.1/2000 μs
MATMENYS
Plotis70 mm35 mm
Aukštis90 mm90 mm
Gylis62 mm62 mm
DIN moduliai4 mm2 mm
MODBUS
Sparta9600/19200/38400 bps, 8E19600/19200/38400 bps, 8E1
ParitetasLyginis (numatytasis) – Nelyginis – Nulinis (konfigūruojamas per modbus)Lyginis (numatytasis) – Nelyginis – Nulinis (konfigūruojamas per modbus)
Adresas1 (numatytasis) iki 2471 (numatytasis) iki 247
Tipas3 varžtai (A, B, C)2 varžtai (A, B)
Svoris 1 kg
Išmatavimai 100 × 200 × 200 mm
