Kaip išsirinkti tinkamas saulės elektrinių montavimo konstrukcijas?

Montavimo konstrukcijos – būtinas saulės jėgainės komponentas. Konstrukcijos užtikrins, kad ilgai naudositės saulės moduliais, jų “nenupūs”, ar kitaip nedeformuos. Iš pradžių, gali pasirodyti sunku iš didelio konstrukcijų gamintojų pasirinkimo išsirinkti tinkamą variantą.

Remdamiesi ilgamete patirtimi, siūlome rinktis būtent europietiškos kilmės konstrukcijas (lenkiškas, vokiškas). Šios atitinka optimalų kainos ir kokybės santykį. Pasirinkę betkurį iš mūsų siūlomų gamintojų – nesuklysite.

Konstrukcijos kaina

Montavimo konstrukcijų kaina skiriasi priklausomai nuo Jūsų poreikio, stogo dangos, konstrukcijų spalvos, ar gamintojo.

  • Skardinio stogo savininkams konstrukcijų išlaidos – mažiausios. O norintiems saulės elektrinę montuoti ant čerpinio stogo arba įrengiant ant žemės, montavimo konstrukcijos kainuos brangiau.
  • Priklausomai nuo konstrukcijų spalvos kinta ir kaina. Sidabrinės spalvos montavimo konstrukcijos yra pigesnės, nei juodos.
  • Papildomais sertifikatais sertifikuotos saulės elektrinės montavimo konstrukcijos taip pat brangesnės (sertifikavimas apima metalo padengimą, koroziją, CE ženklinimą, atsparumą ir pan.).

Konstrukcija nuožulniam stogui

Būtent ant nuožulnaus stogo yra dažniausia įrengiamos saulės elektrinės. Kadangi tai puikus būdas išnaudoti kitu būdu sunkiai panaudojamą erdvę. Saulės elektrinę galima įrengti bet kurioje namo pusėje. Tačiau dėl maksimalaus efektyvumo patariama elektrinę montuoti ant pietinio stogo šlaito. Priklausomai nuo stogo dangos ir padėties gali skirtis ir konstrukcijų montavimo ypatumai, tačiau sistemos yra nesunkiai pritaikomos.

Nors konstrukcijų montavimo sprendimų yra daug, tačiau dažniausiai naudojami būtent takelių-profilių (angl. railed), be takelių (angl. rail-less) ir bendrų takelių (angl. shared rails) sistemos.

  • Takelių sistema, skirta prilaikyti saulės moduliams, yra tvirtinama prie nuožulnaus stogo varžtų pagalba (priklausomai nuo stogo tipo tvirtinama intervenciniu arba neintervenciniu būdu). O saulės moduliai yra sudedami vertikaliai ant dviejų takelių.
  • „Rail-less“ montavimo būdu įrengti saulės moduliai yra tiesiogiai sujungti su stogu varžtų pagalba.
  • „Shared rails“ sistema leidžia panaudoti mažiau takelių gaudama tokį patį rezultatą, kaip ir prieš tai įvardintos sistemos. Dvejomis eilėmis išrikiuotiems saulės moduliams, vietoje keturių takelių, gali būti panaudoti tik trys.

Galime pasiūlyti platų, skirtingus poreikius patenkinantį, montavimo konstrukcijų pasirinkimą!

Konstrukcija banguotos skardos nuožulniam stogui

Jei Jūsų namą puošia banguotos skardos stogas, saulės elektrinė gali būti montuojama tiek takelių pagalba, tiek „shared rails“ būdais.

Konstrukcijos nuožulniam stogui

Konstrukcija valcuotos(klasikinės) skardos nuožulniam stogui

Montuoti saulės elektrinių konstrukcijas ant klasikinio namų stogo pasirinkimo būdų yra įvairiausių. Tai vienas universaliausių variantų. Įrengti saulės elektrinę galite tiek takelių pagalba, tiek tiesiogiai tvirtinti prie stogo. Tvirtinimas neintervenciniu būdu – užspaudžiant valcuotos skardos atbrailą specialiu tvirtinimu.

Konstrukcija čerpinei stogo dangai

Čerpiniam namo stogui puikiai tiks takelių montavimo sistema, kuri paliks tarpą tarp stogo ir saulės modulių. Tokiu būdu oras galės cirkuliuoti. Naudojami specialiūs z formos tvirtinimai, kurie tvirtinami prie stogo konstrukcijos nukėlus čerpę. Dažnu atveju nukeltą čerpę būtina papildomai šlifuoti, kad nurodytas tvirtinimas tilptų.

konstrukcijos čerpiniam nuožulniam stogui

Konstrukcija bituminei (plokščiam stogui) stogo dangai

Šis sprendimas puikiai tinkamas biurams ir prekybos centrams, kadangi šie dažniausiai turi plokščią stogą. konstrukcijos plokščiam stogui

Saulės moduliai ant plokščio stogo yra montuojami 5-25 laipsnių kampu.    Dažniausiai naudojamos balastinės sistemos (per specialią tarpinę prispaudžiant konstrukcija papildomu svoriu) arba kiek brangesnis sprendimas – prilydoma danga. Svarbu pabrėžti, kad prilydoma danga nevisuomet yra tinkama, kaip ir balastinė sistema. Būtina atsižvelgti į plokščio stogo būseną, technines charakteristikas.

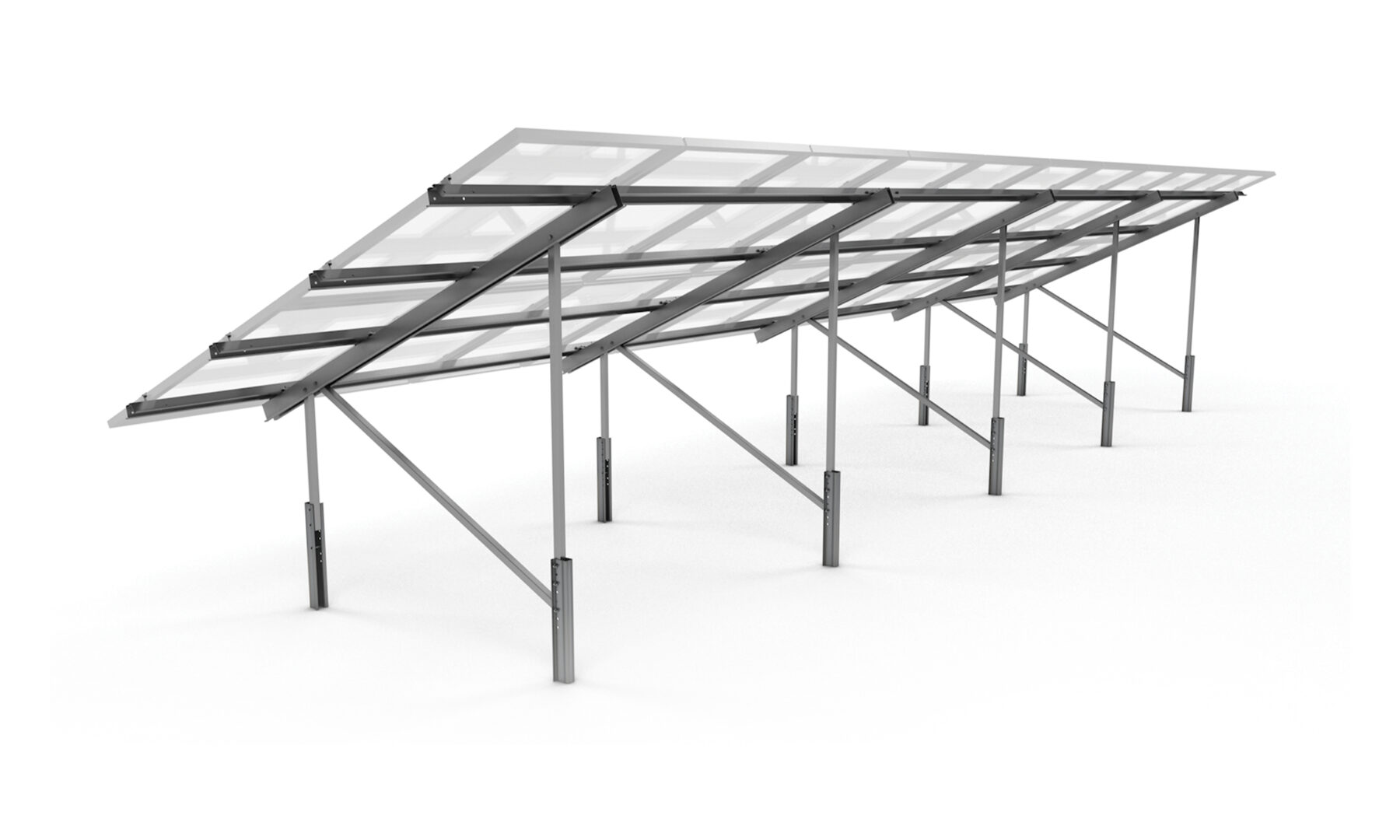

Konstrukcija antžeminei saulės jėgainės sistemai

Saulės elektrinė galima montuoti ir ant žemės, jei yra pakankamai erdvės. Šis sprendimas yra pakankamai universalus, kadangi ant žemės pritvirtinti saulės elektrinę būdų yra išties daug. Visgi, reikėtų įvertinti, kiek erdvės reikės atsižvelgiant į poreikius ir siekiamą elektrinės galią. Skaičiuojame, kad kilovato įrengimui reikia maždaug 10 kvadratinių metrų. Konstrukcijas taip pat laisvai galima nukreipti į pageidaujamą kryptį.

Tačiau nereikėtų pamiršti ir įrengimo niuansų. Montavimo būdo pasirinkimą lemia tiek dirvožemio tipas, tiek išdėstymas. Dažniausiai ant žemės įrengti saulės elektrinę kainuoja brangiau, nei ant stogo.

Jei nesate įsitikinę, kur Jums būtų efektyviausia įsirengti saulės elektrinę, mes mielai Jums padėsime.

Antžeminės saulės jegainės konstrukcijos

Montavimo konstrukcijos medžiagos, sertifikatai, padengimas

Renkantis montavimo konstrukcijas, taip pat vertėtų atkreipti dėmesį į šių sudedamąsias dalis ir medžiagas. Montavimo konstrukcijos dažniausiai yra gaminamos iš plieno arba aliuminio. Kadangi saulės moduliai ir konstrukcijos yra montuojami lauke, kur juos galėtų pasiekti saulės spinduliai, šiuos gali paveikti oro sąlygos.

Taip pat, svarbu išsirinkti ir produktą, kuris būtų tinkamai sertifikuotas ir saugus.

Pagrindiniai montavimo konstrukcijų sertifikatai:

SertifikatasAprašymas
ISO 9001Vadybos ir kontrolės standartas.
MCS sertifikatasŠis sertifikatas užtikrina, kad produktas buvo suprojektuotas, sumontuotas ir paleistas pagal aukščiausius standartus.
VDE sertifikatasSertifikatas užtikrina, kad produktas yra saugus naudoti.
CE ženklinimasSertifikatas reiškia, kad produktas atitinka ES keliamus saugos, sveikatos ir aplinkos apsaugos reikalavimus.

Gamintojo garantija montavimo konstrukcijoms

Įprastinės garantijos, kurias suteikia konstrukcijų gamintojai. Daugiau informacijos apie kiekvieną gamintoją galite rasti kataloge.

GamintojasKilmės šalisĮprastinis garantinis laikotarpis
Schletter montavimo konstrukcijosVokietija10 metų
Renusol montavimo konstrukcijosVokietija10 metų
K2 Systems montavimo konstrukcijosVokietija12 metų
PUK Solar montavimo konstrukcijosVokietija10 metų
CORAB montavimo konstrukcijosLenkija10 metų

Garantija saulės elektrinės montavimo darbams

Tik tinkamai sumontuota elektrinė veiks efektyviai ir bus saugi. Todėl svarbu kreiptis į ekspertus, kurie išmano savo darbą. Tinkamai įrengtai sistemai yra suteikiama įrengimo garantija.

Pagal civilinį darbo kodeksą:

  1. Rangovas atsako už objekto sugriuvimą ar defektus, jeigu objektas sugriuvo ar defektai buvo nustatyti per:
  • penkerius metus;
  • dešimt metų – esant paslėptų statinio elementų;
  • dvidešimt metų – esant tyčia paslėptų defektų.

Garantija galioja nuo priėmimo – perdavimo akto pasirašymo dienos.
