Tvirtinimo komplektas banguotos skardos arba šiferiniam stogui
Montavimo konstrukcijų komplektas skirtas saulės modulio montavimui ant banguotos skardos arba šiferinio stogo dangos. Rinkinį sudaro visos reikalingos dalys, skirtos vieno vertikalaus (portretu) saulės modulio montavimui. Kiekvienam papildomam moduliui turite pasirinkti atitinkamą konstrukcijos kiekį. Komplektas yra pilnai paruoštas montavimui ir turi visus reikalingus komponentus.
Pavyzdžiui, jeigu norite sumontuoti du modulius – turite rinktis du komplektus, jei tris modulius – turite rinktis tris komplektus ir t.t.
Vieną montavimo komplektą sudaro:
- Galinis spaustukas sidabrinės arba juodos spalvos (komplektuojamas su M8 tvirtinimo varžtu ir stumdoma gilze M8, kiekis parenkamas pagal įsigijamų komplektų kiekį)
- Vidurinis spaustukas sidabrinės arba juodos spalvos (komplektuojamas su M8 tvirtinimo varžtu ir stumdoma gilze M8, kiekis parenkamas pagal įsigijamų komplektų kiekį)
- Tvirtinimo smeigė, sukama į medinę stogo laikančiąją konstrukciją – M10x200 A2 su plokštele profilio tvirtinimui 82x40x5 (komplektas parenkamas pagal suminį modulių plotį, dalijant šį iš 1,2 m. ir apvalinant į didesnė pusę, iki sveikojo skaičiaus)
- Montavimo profilis 40x40x3300 (komplektas parenkamas pagal suminį modulių plotį, numatant spaustukų tvirtinimo atstumus ir 3% užlaidas)
- C120 profilio jungtis (komplektuojama su komplektais nuo 3 modulių, parenkama pagal profilių skaičių)
- Šešiakampis varžtas A2 M10x20 (komplektuojama su komplektais nuo 3 modulių profilio sujungimui, parenkama pagal profilių skaičių)
- Flanšinė veržlė A2 M10 (komplektuojama su komplektais nuo 3 modulių profilio sujungimui, parenkama pagal profilių skaičių)
- Profilio galų sidabrinis arba juodas kamštis 40×40
- Papildomus komponentus galite įsigyti montavimo konstrukcijų kataloge, mūsų el. parduotuvėje.
Kokybiškos saulės elektrinės modulių tvirtinimo konstrukcijos
- Sistema skirta šlaitiniams stogams
- Apskaičiuota vertikaliam modulių montavimui (norint montuoti horizontaliai – būtina įsigyti papildomų komponentų)
- Patikrintos profesionalių Solet montuotojų
- Gamintojo garantija: 10 metų
- Medžiaga: nerūdijantis plienas, aliuminis
- Profilinė sistema itin naudinga tuo, kad modulius pakelsite šiek tiek aukščiau stogo dangos – moduliai lengviau aušinsis, to pasekoje veiks efektyviau.
- Konstrukcijos kilmė: Lenkija
- CE sertifikatas
Saulės elektrinės tvirtinimo komplekto montavimo instrukcija ant banguotos skardos arba šiferinio stogo
Reikalingi elementai:

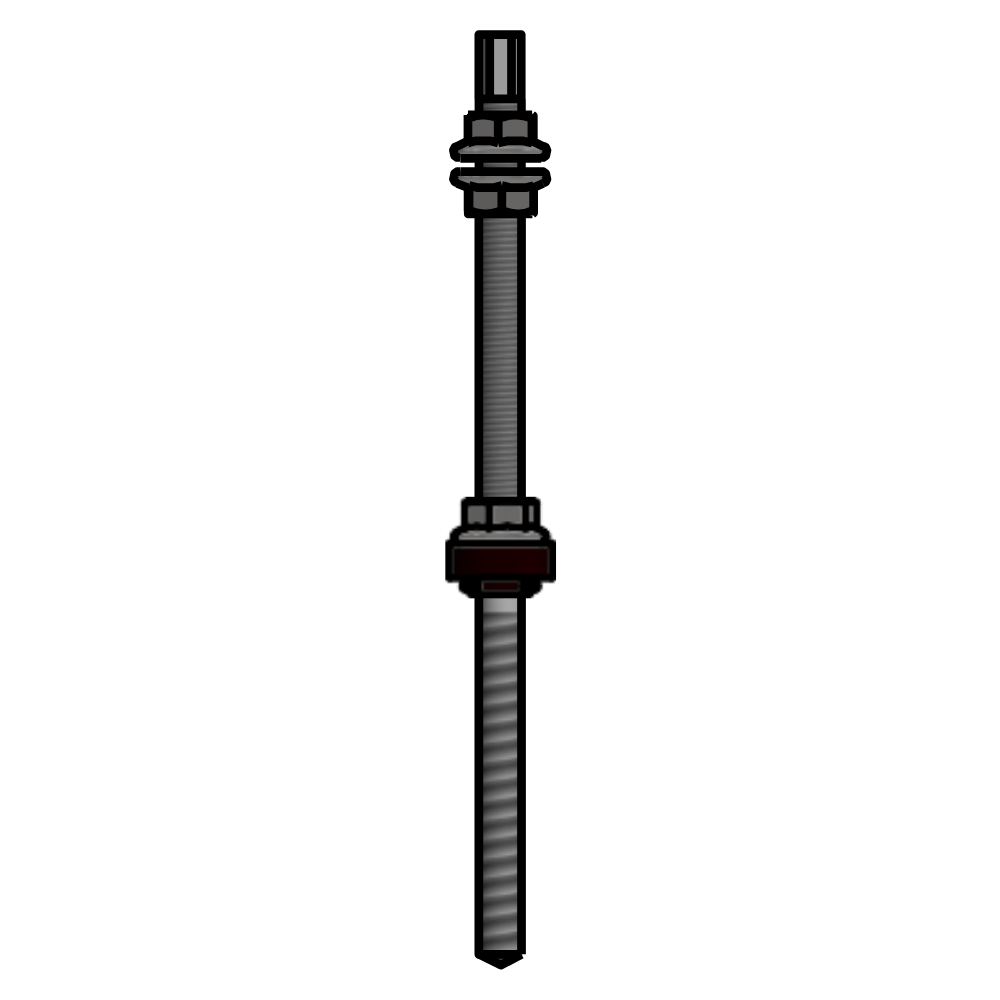

 Dvigubo sriegio varžtas (kat. nr. M10200, M10250, M10300) |  Adapteris (kat. nr. 50082) |  Montavimo profilis (kat. nr. 34207-34414) |  C120 jungtis saulės moduliams (kat. nr. 50120) |  Įvadas su sriegiu (kat. nr.50032) |  Galinis spaustukas (kat. nr.10ZXX/10ZXXR) Ø |  Vidurinis spaustukas (kat. nr. 10U24/10U24R) |  Šešiakampis varžtas M10x20 (kat. nr.50120) |  Flanšinė veržlė M10(kat. nr. 5010K) |  Šešiakampis varžtas M8 (kat. nr. 50816-50830) |

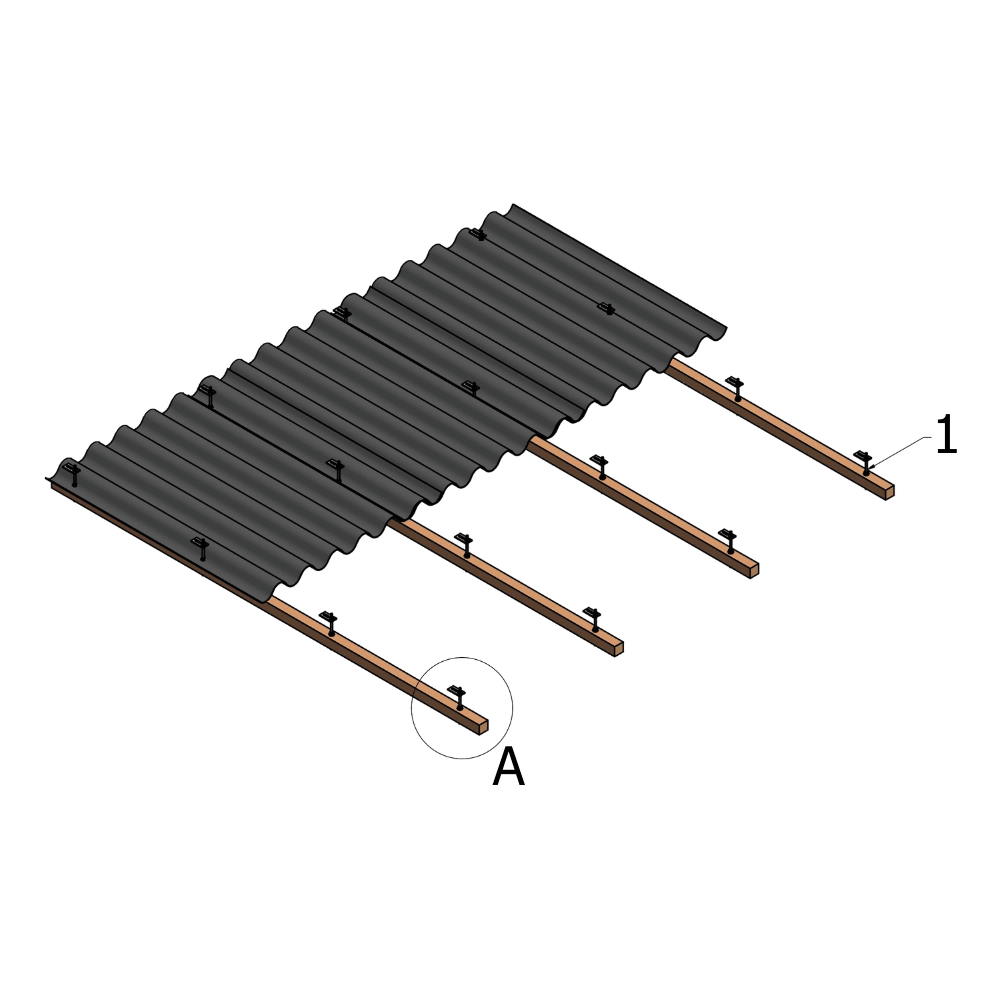

- Nustatykite gegnių vietas, tada išgręžkite skyles, kuriose rasite varžtus su dvigubu sriegiu (naudokite 6 arba 8mm gražtą). Tiesiogiai įsukdami varžtą su dvigubu sriegiu galite pažeisti gegnes.

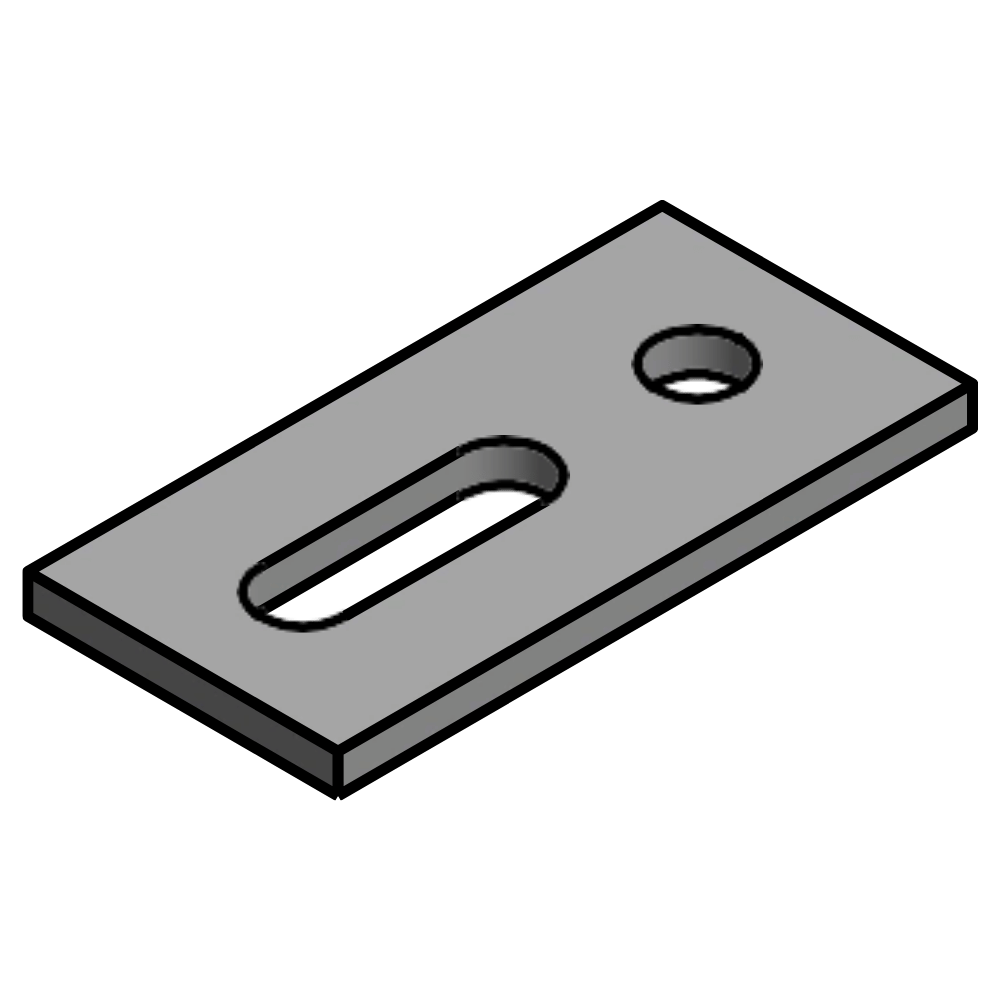

- Pritvirtinkite nerūdijančio plienio adapterį prie varžto su dvigubu sriegiu (kat. Nr. M10200-M10300), naudojant ant varžto pritvirtintas flanšines veržles M10 (kat. Nr. 5010K).
- Montavimo profilius priveržkite šešiakampiais varžtais M10x20 (kat. Nr. 501020) ir flanšinėmis veržlėmis (kat. Nr. 5010K). Naudodami antrąją adapterio angą, pritvirtinkite montavimo profilį naudodami šešiakampius varžtus M10x20 (kat. Nr. 50120) ir flanšines veržles M10 (kat. Nr. 5010K).

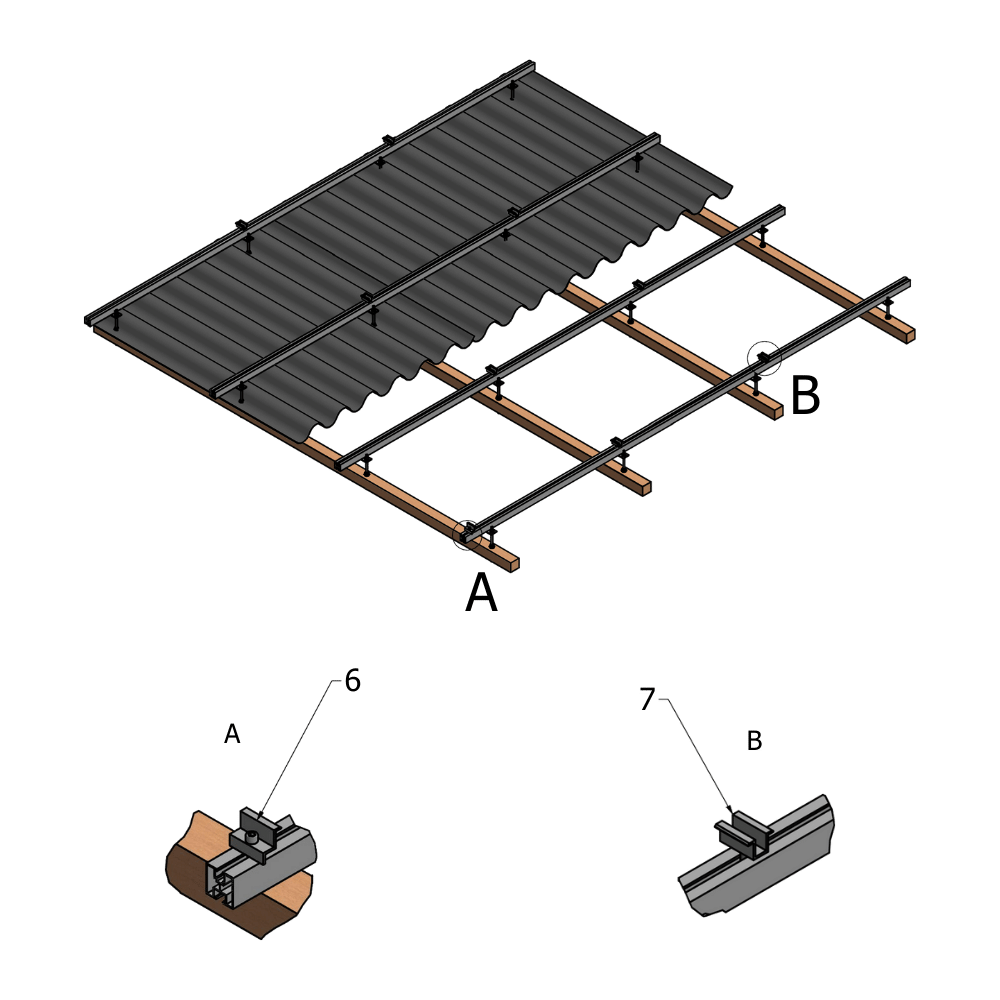

- Sujunkite du profilius šešiakampiais varžtais M10x20 (kat. nr. 501020) ir flanšinėmis veržlėmis M10 (kat. Nr. 5010K).
- Įdėkite aliuminio drenažą į profilius (kat. nr. 50032).
- Prie aliuminio drenažo, kuris yra ant profilių, pritvirtinkite metalinius galinius spaustukus (kat. Nr. 10XX/10ZXXR) naudodami veržliaraktį M8** (jie turi būti įsukti į aliumininį drenažą), neperveržkite jų, kad ateityje išvengti nesklandumų jei reikėtų keisti modulius. Tuščius kanalus užims vidurinis spaustukas (kat. Nr. 10U24/10U24R), jų dėka du gretimi moduliai atskiriami vienas nuo kito.
*-“XX” gnybtų aukštis milimetrais (25,30,32,35,40)mm, R juodos spalvos gnybtų aukštis.
**- šešiakampio varžto sriegio ilgis M8 (16,20,25,30)mm.
- Sumontuokite modulius ant konstrukcijos, tuomet užveržkite vidurinius ir galinius spaustukus.
