Tvirtinimo komplektas East-West (rytai-vakarai) plokščiam stogui
Montavimo konstrukcijų komplektas skirtas saulės modulio montavimui ant plokščio stogo. Rinkinį sudaro bazinės dalys, skirtos dviejų horizontalių saulės modulio montavimui, 15 laipsnių kampu horizonto atžvilgiu. Pavyzdžiui, jeigu norite sumontuoti du modulius – turite rinktis vieną komplektą, jei keturis modulius – turite rinktis du komplektus ir t.t.
Pastabos:
- Maksimalus galimas saulės modulių ilgis iki 1800mm, plotis iki 1160 mm;
- Vienam konstrukcijos komplektui (2 moduliai) rekomenduojame įsigyti po 2-4 balastines plyteles vienam komplektui, priklausomai nuo vėjo zonos;
- Balasto svorį turite parinkti priklausomai nuo objekto, kuriame montuojate vėjo apkrovų zonos. Tinkamas balasto svorio pasirinkimas yra konstrukciją montuojančio specialisto atsakomybė;
- Skirtingos modulių plokštumos turi būti jungiamos atskiromis MPPT grandinėmis arba naudojant mikroinverterius/optimizatorius.
Vieną montavimo komplektą sudaro:
- Galinis spaustukas sidabrinės arba juodos spalvos (komplektuojamas su M8 tvirtinimo varžtu, kiekis parenkamas pagal įsigyjamų komplektų kiekį)
- Vidurinis spaustukas sidabrinės arba juodos spalvos (komplektuojamas su M8 tvirtinimo varžtu, kiekis parenkamas pagal įsigyjamų komplektų kiekį)
- Sidabrinis modulių montavimo trikampis (MAGNELIS), tvirtinimo varžtai (pirmiems dviem moduliams skaičiuojami keturi trikampiai, toliau pridedant dar du modulius – dar du trikampiai). Trikampių ilgio pagrindas 2600 mm, ilgio įžambinė 1340 mm, aukštis 380 mm ir plotis 130 mm. Sudėjus trikampį gaunamas 15 laipsnių nuolydžio kampas.
- Šešiakampis varžtas A2 M10X20
- Veržlė su flanšu A2 M10
- Varžtas A2 M8x30 metriniu sriegiu
- Speciali veržlė su priedu A2 M8
- Antivibraciniai padukai 333x120x10
- Papildomus komponentus galite įsigyti montavimo konstrukcijų kataloge, mūsų el. parduotuvėje

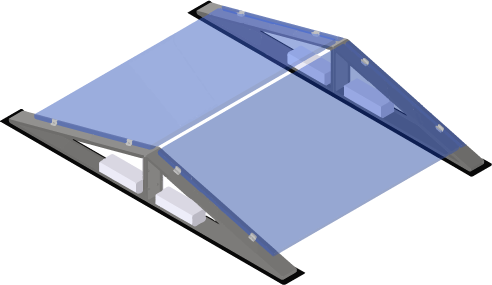

Kaip atrodo vienas montavimo konstrukcijos komplektas:

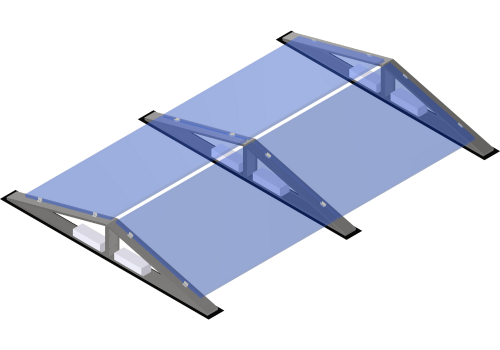

Kaip atrodo du montavimo konstrukcijų komplektai:
Į komplektą neįeina:
- Balasto plytelės. Galite užsakyti reikiamą kiekį montavimo konstrukcijų kataloge
Kokybiškos saulės elektrinės modulių tvirtinimo konstrukcijos
- Sistema skirta šlaitiniams stogams
- Apskaičiuota vertikaliam modulių montavimui (norint montuoti horizontaliai – būtina įsigyti papildomų komponentų)
- Patikrintos profesionalių Solet montuotojų
- Gamintojo garantija: 10 metų
- Medžiaga: nerūdijantis plienas, aliuminis
- Profilinė sistema itin naudinga tuo, kad modulius pakelsite šiek tiek aukščiau stogo dangos – moduliai lengviau aušinsis, to pasekoje veiks efektyviau.
- Konstrukcijos kilmė: Lenkija
- CE sertifikatas
Saulės elektrinės konstrukcijos montavimo instrukcija plokščiam stogui
- Sumontuokite gumines pagalvėles (atstumas tarp pagalvėlių priklauso nuo naudojamų saulės modulių išmatavimų)

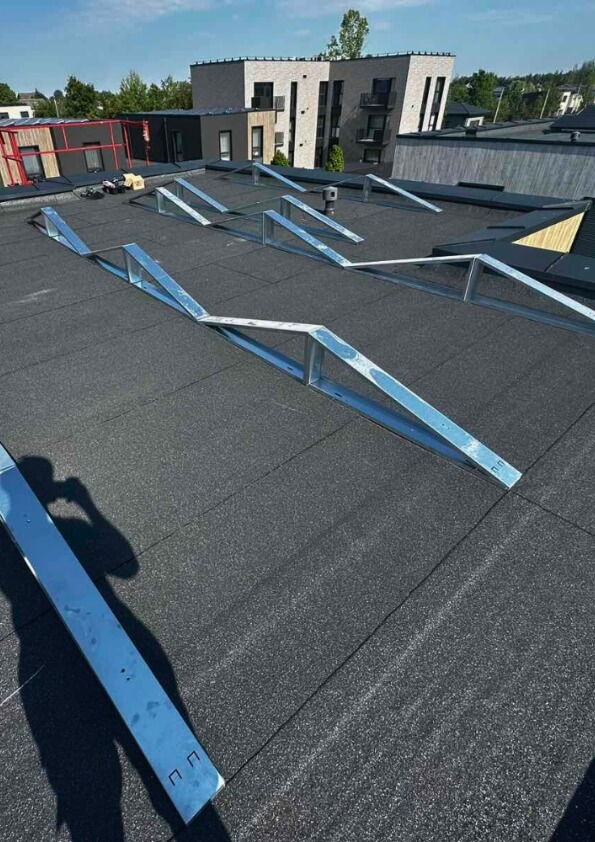

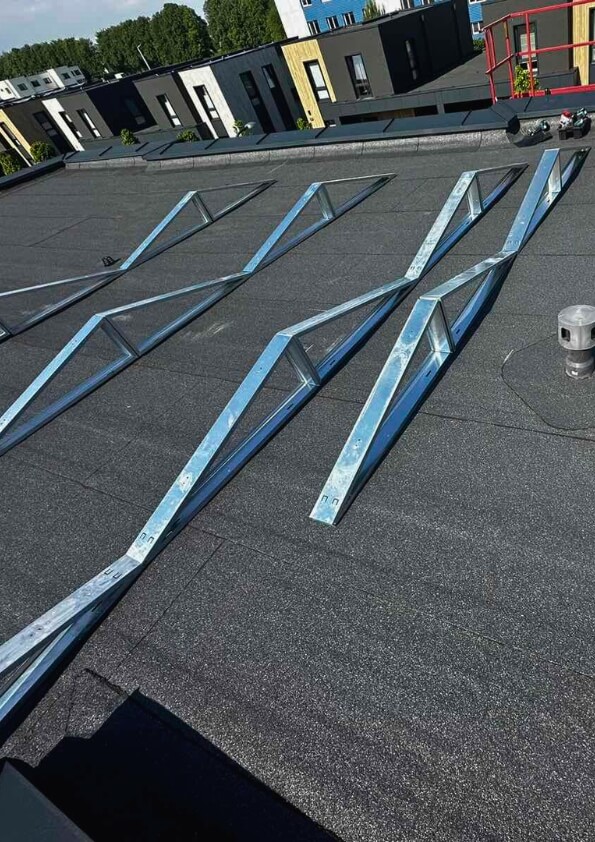

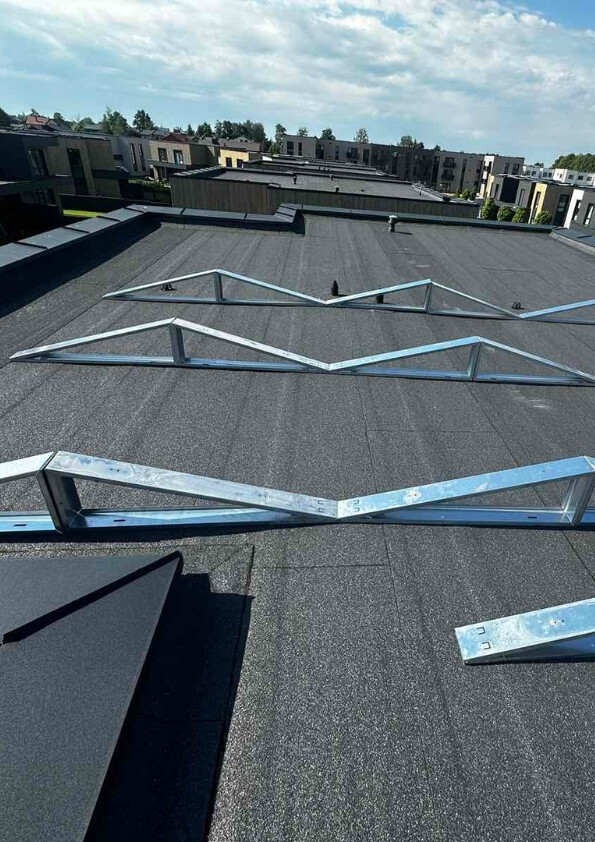

- Modulių montavimo trikampius (magnelis) susukite M8 tvirtinimo varžtais ir sriegiais. Paruoštus trikampius uždėkite ant guminių poveržlių.
- Dėkite betoninius blokelius į laisvas, apatinio trikampio pagrindo vietas.
- Prie modulių montavimo trikampių pritvirtinkite spaustukus naudodami šešiabriaunius varžtus ir priveržkite juos flanšinėmis veržlėmis.

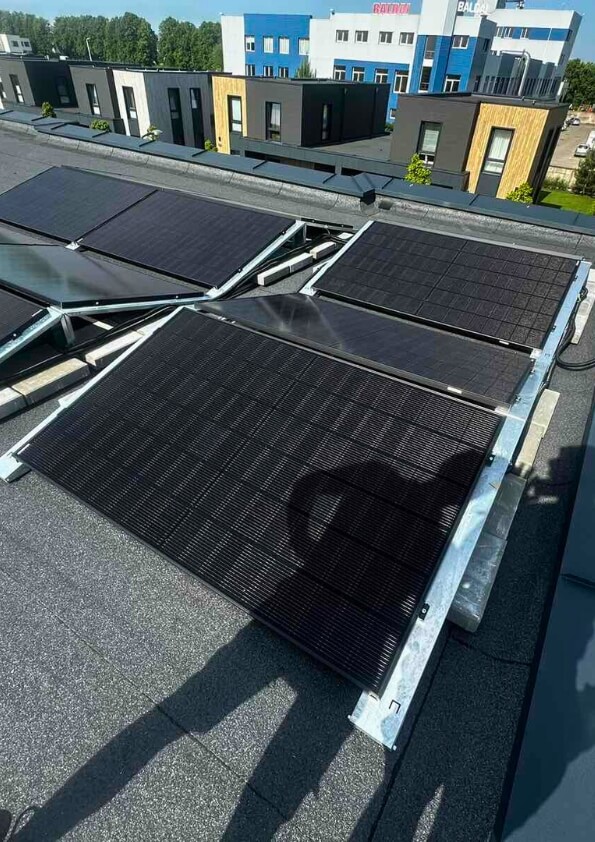

- Sumontuokite saulės modulius ir tinkamai juos pritvirtinkite viduriniais ir galiniais spaustukais.
