Tvirtinimo komplektas čerpių stogo dangos nuožulniam stogui
Montavimo konstrukcijų komplektas skirtas saulės modulio montavimui ant keramikinių čerpių stogo dangos. Rinkinį sudaro visos reikalingos dalys, skirtos vieno vertikalaus (portretu) saulės modulio montavimui. Kiekvienam papildomam moduliui turite pasirinkti atitinkamą konstrukcijos kiekį. Komplektas yra pilnai paruoštas montavimui ir turi visus reikalingus komponentus.
Pavyzdžiui, jeigu norite sumontuoti du modulius – turite rinktis du komplektus, jei tris modulius – turite rinktis tris komplektus ir t.t.
Vienas saulės elektrinės montavimo komplektas susidaro iš:
- Galinis spaustukas sidabrinės arba juodos spalvos (komplektuojamas su M8 tvirtinimo varžtu ir stumdoma gilze M8, kiekis parenkamas pagal įsigijamų komplektų kiekį)
- Vidurinis spaustukas sidabrinės arba juodos spalvos (komplektuojamas su M8 tvirtinimo varžtu ir stumdoma gilze M8, kiekis parenkamas pagal įsigijamų komplektų kiekį)
- Reguliuojamo aukščio tvirtinimo kablys (aukštis reguliuojamas 57-79mm, kablio ilgis 186mm) ir reikalingi priedai (komplektas parenkamas pagal suminį modulių plotį, dalijant šį iš 1,2 m. ir apvalinant į didesnė pusę, iki sveikojo skaičiaus)
- Montavimo profilis 40x40x3300 (komplektas parenkamas pagal suminį modulių plotį, numatant spaustukų tvirtinimo atstumus ir 3% užlaidas)
- C120 profilio jungtis (komplektuojama su komplektais nuo 3 modulių, parenkama pagal profilių skaičių)
- Šešiakampis varžtas A2 M10x20 (komplektuojama su komplektais nuo 3 modulių profilio sujungimui, parenkama pagal profilių skaičių)
- Flanšinė veržlė A2 M10 (komplektuojama su komplektais nuo 3 modulių profilio sujungimui, parenkama pagal profilių skaičių)
- Profilio galų sidabrinis arba juodas kamštis 40×40
- Papildomus komponentus galite įsigyti montavimo konstrukcijų kataloge, mūsų el. parduotuvėje.
Kokybiškos saulės elektrinės modulių tvirtinimo konstrukcijos
- Sistema skirta šlaitiniams stogams
- Apskaičiuota vertikaliam modulių montavimui (norint montuoti horizontaliai – būtina įsigyti papildomų komponentų)
- Patikrintos profesionalių Solet montuotojų
- Gamintojo garantija: 10 metų
- Medžiaga: nerūdijantis plienas, aliuminis
- Profilinė sistema itin naudinga tuo, kad modulius pakelsite šiek tiek aukščiau stogo dangos – moduliai lengviau aušinsis, to pasekoje veiks efektyviau.
- Konstrukcijos kilmė: Lenkija
- CE sertifikatas
Saulės elektrinės tvirtinimo komplekto montavimo instrukcija ant nuožulnaus čerpių stogo
Reikalingi elementai

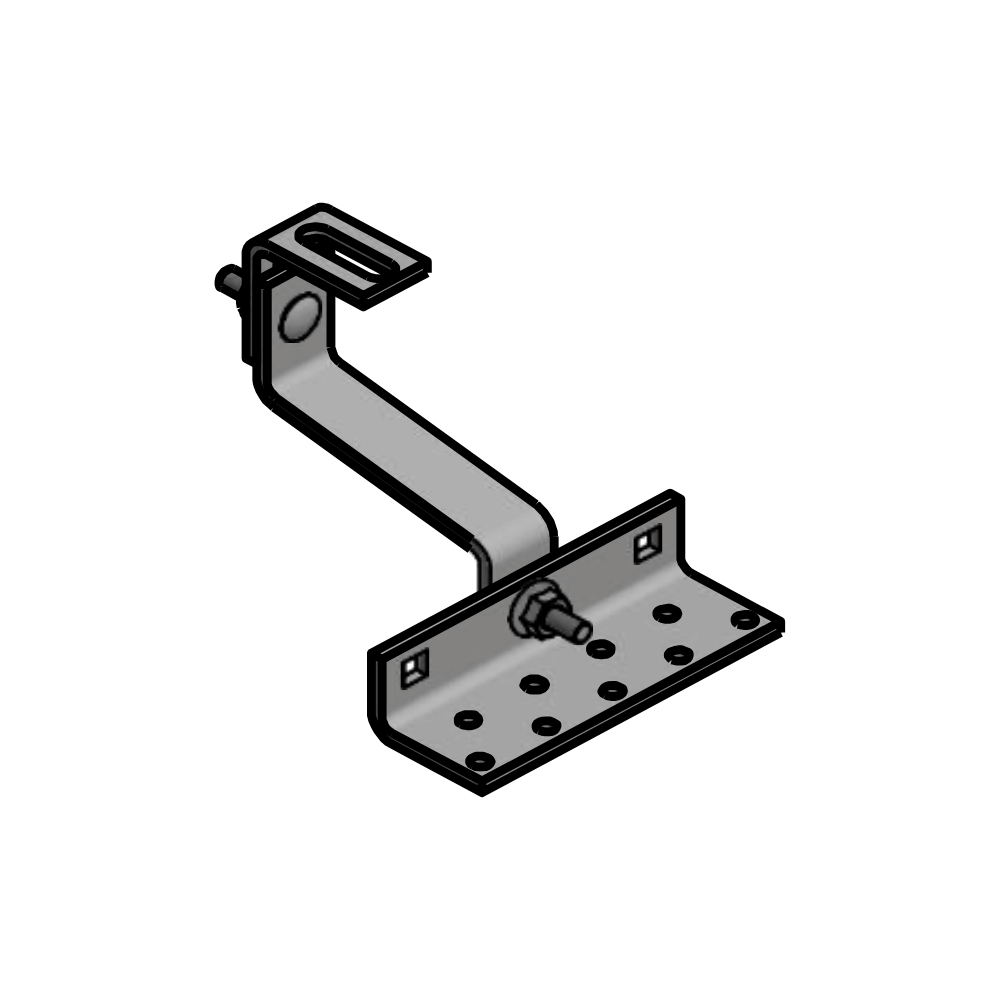

 Dvigubai reguliuojamas kabliukas (kat. nr. 20171) |  Galinis spaustukas (kat. nr.10ZXX/10ZXXR) Ø |
 TCS varžtas (kat. nr.50860) |  Vidurinis spaustukas (kat. nr. 10U24/10U24R) |
 Montavimo profilis (kat. nr. 34207-34414) |  Šešiakampis varžtas M10x20 (kat. nr.50120) |
 C120 jungtis saulės moduliams (kat. nr. 50120) |  Flanšinė veržlė M10(kat. nr. 5010K) |
 Įvadas su sriegiu (kat. nr.50032) |  Šešiakampis varžtas M8 (kat. nr. 50816-50830) |

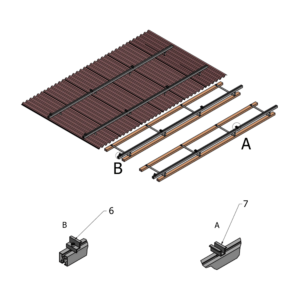

Pritvirtinkite montavimo kablius prie gegnių TCS varžtais (kat. Nr. 50860). Išgręžkite vietas, kuriose bus tvirtinami TCS (naudokite 6 arba 8mm grąžtą). Nustatę gegnių padėtį po plytelėmis, uždėkite ant jų dvigubus reguliuojamus kablius (kat. Nr. 20171). Tarp plytelės ir montavimo laikiklio turi būti maždaug 5mm tarpas (kad nespaustų plytelės). Sumontavę kabliukus, vėl juos uždenkite plytele (čerpės paviršių reikia šiek tiek nušlifuoti, kad tiktų prie likusio stogo nuolydžio).

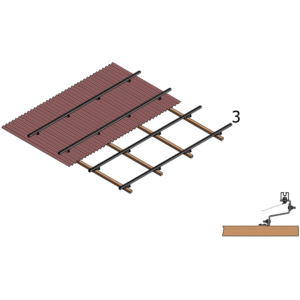

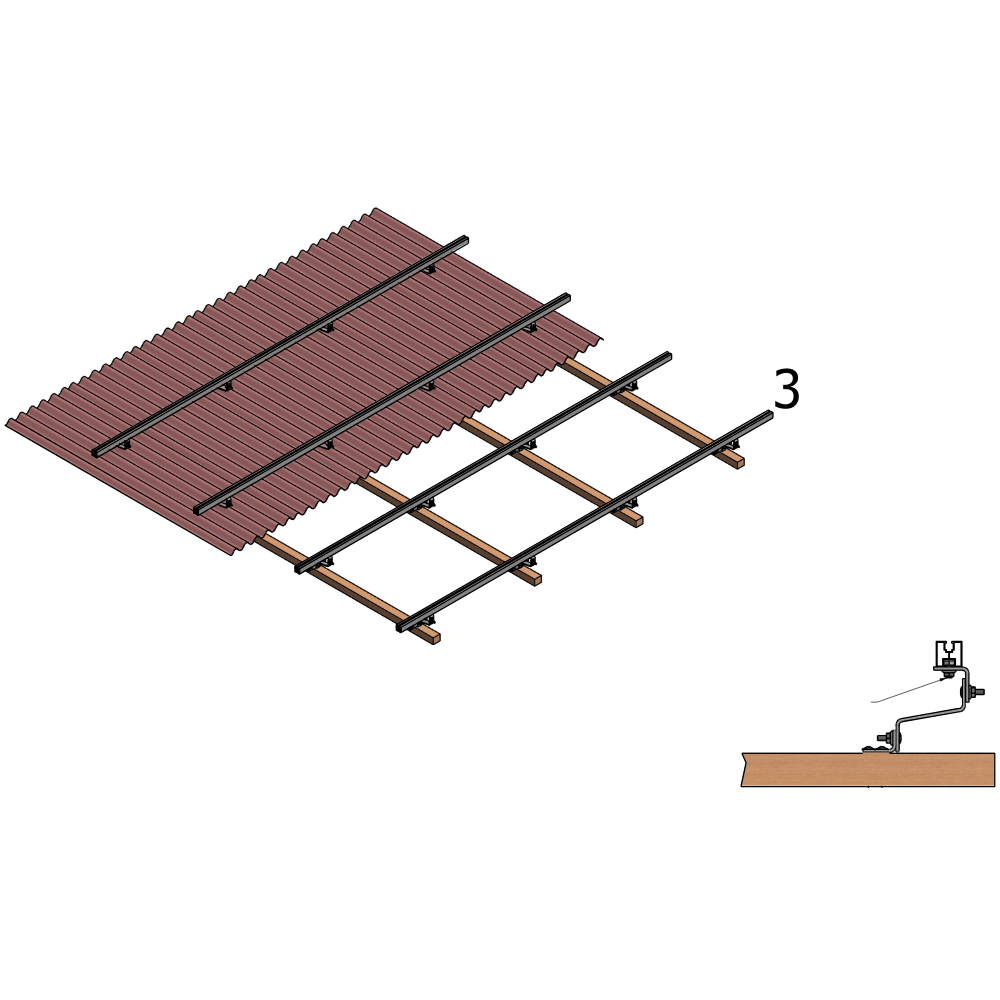

- Užveržkite montavimo profilius šešiakampiais varžtais M10x20 (kat. Nr. 501020) ir flanšinėmis veržlėmis (kat. Nr. 5010K). Tuomet ant kabliukų uždėkite montavimo profilius ir juos prisukite šešiakampiais varžtais M10x20 (kat.nr. 501020) ir flanšinėmis veržlėmis M10 (kat.nr. 5010K). Šešiakampis varžtas M10x20 į profilį įsukamas įstumiant jį į stačiakampę skylę.

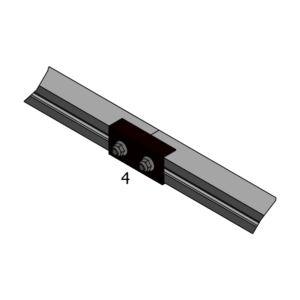

- Sujunkite du profilius C120 jungtimis naudojant šešiakampius varžtus M10x20 (kat. nr. 501020) ir flanšines veržles M10 (kat. Nr. 5010K).
- Įdėkite aliuminio drenažą į profilius (kat. nr. 50032).
- Prie aliuminio drenažo, kuris yra ant profilių, pritvirtinkite metalinius galinius spaustukus (kat. Nr. 10XX/10ZXXR) naudodami veržliaraktį M8** (jie turi būti įsukti į aliumininį drenažą), neperveržkite jų, kad ateityje išvengti nesklandumų jei reikėtų keisti modulius. Tuščius kanalus užims vidurinis spaustukas (kat. Nr. 10U24/10U24R), jų dėka du gretimi moduliai atskiriami vienas nuo kito.
*-“XX” gnybtų aukštis milimetrais (25,30,32,35,40)mm, R juodos spalvos gnybtų aukštis.
**- šešiakampio varžto sriegio ilgis M8 (16,20,25,30)mm.

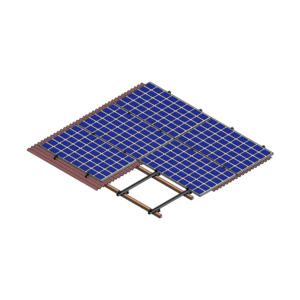

- Sumontuokite modulius ant konstrukcijos, tuomet užveržkite vidurinius ir galinius spaustukus.
