Tvirtinimo komplektas plokščiam stogui
Montavimo konstrukcijų komplektas skirtas saulės modulio montavimui ant plokščio stogo. Rinkinį sudaro bazinės dalys, skirtos vieno horizontalaus saulės modulio montavimui, 15 laipsnių kampu horizonto atžvilgiu. Kiekvienam moduliui turite pasirinkti atitinkamą konstrukcijos kiekį.
Pavyzdžiui, jeigu norite sumontuoti du modulius – turite rinktis du komplektus, jei tris modulius – turite rinktis tris komplektus ir t.t.
Kaip komplektuojame?
- Po Jūsų užsakymo susisieksime su Jumis ir pasitikslinsime modulių tipą ir išdėstymą, kad jokių komponentų montuojant elektrinę netruktų.
Vieną montavimo komplektą sudaro:
- Galinis spaustukas sidabrinės arba juodos spalvos (komplektuojamas su M8 tvirtinimo varžtu, kiekis parenkamas pagal įsigyjamų komplektų kiekį)
- Vidurinis spaustukas sidabrinės arba juodos spalvos (komplektuojamas su M8 tvirtinimo varžtu, kiekis parenkamas pagal įsigyjamų komplektų kiekį)
- Sidabrinis modulių montavimo trikampis (MAGNELIS), tvirtinimo varžtai. Trikampio išklotinės ilgis 2800 mm, plotis 130 mm. Sudėjus trikampį gaunamas 15 laipsnių nuolydžio kampas, 1112 mm ilgio įžambinė ir 1059 mm ilgio pagrindas.
- Papildomus komponentus galite įsigyti montavimo konstrukcijų kataloge, mūsų el. parduotuvėje.
Į komplektą neįeina:
- Po pagrindu dedama tarpinė. Turi būti parinkta priklausomai nuo Jūsų stogo dangos tipo. Dažniausiai naudojama – bituminė arba guminė tarpinė
- Vėjo apsauga (angl. wind shield) – jei reikalinga, turi būti įsigijama atskirai. Galite užsakyti reikiamą kiekį montavimo konstrukcijų kataloge
- Balasto plytelės
- Visus kitus komponentus galite rasti montavimo konstrukcijų kataloge.
Kokybiškos saulės elektrinės modulių tvirtinimo konstrukcijos
- Sistema skirta šlaitiniams stogams
- Apskaičiuota vertikaliam modulių montavimui (norint montuoti horizontaliai – būtina įsigyti papildomų komponentų)
- Patikrintos profesionalių Solet montuotojų
- Gamintojo garantija: 10 metų
- Medžiaga: nerūdijantis plienas, aliuminis
- Profilinė sistema itin naudinga tuo, kad modulius pakelsite šiek tiek aukščiau stogo dangos – moduliai lengviau aušinsis, to pasekoje veiks efektyviau.
- Konstrukcijos kilmė: Lenkija
- CE sertifikatas
Saulės elektrinės konstrukcijos montavimo instrukcija plokščiam stogui

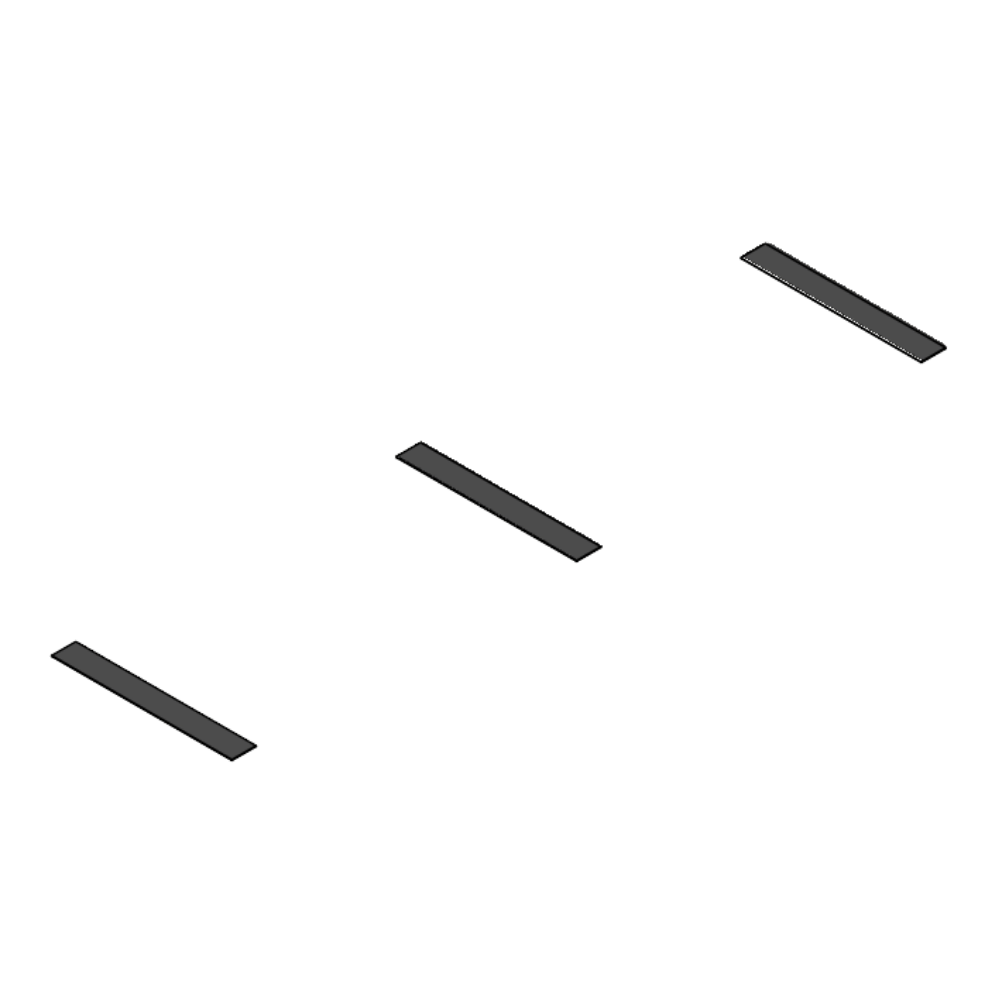

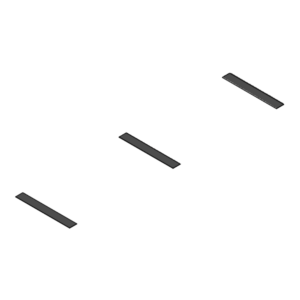

- Sumontuokite gumines pagalvėles (atstumas tarp pagalvėlių priklauso nuo naudojamų saulės modulių išmatavimų).

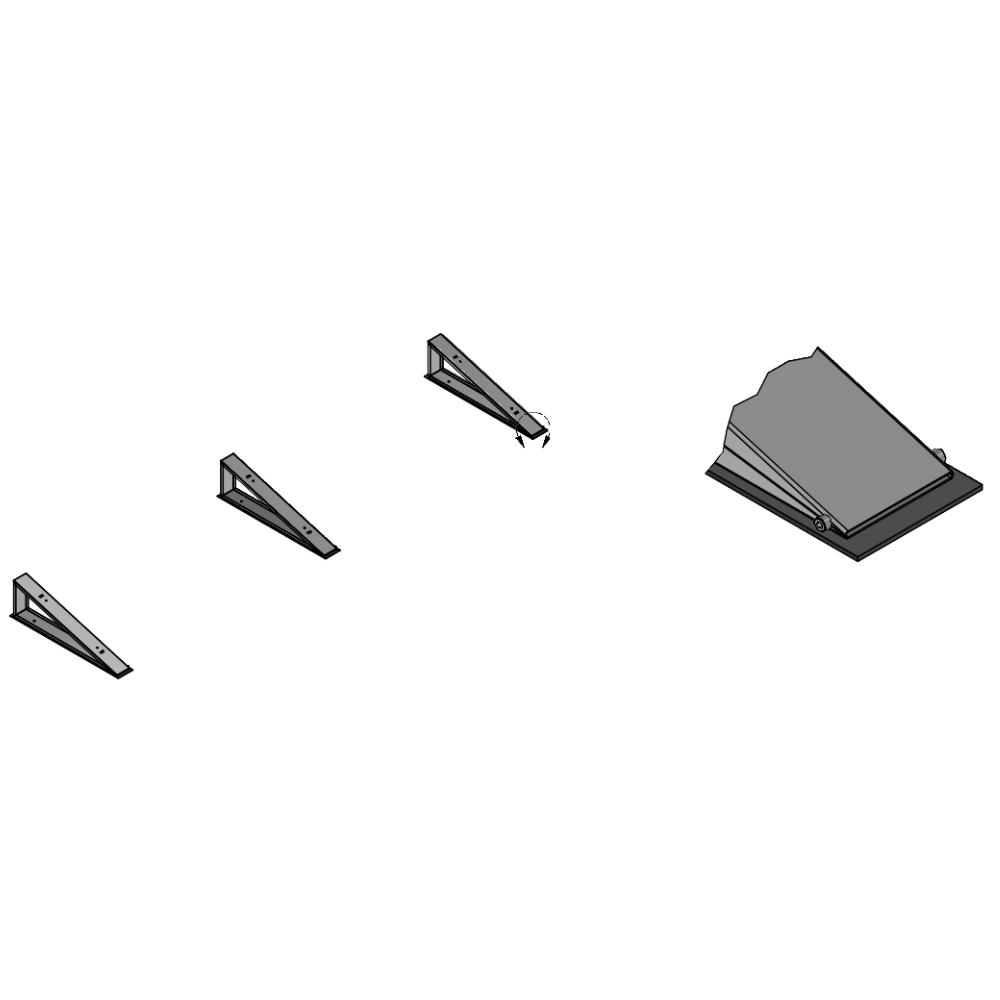

- Modulių montavimo trikampius (magnelis) susukite M8 tvirtinimo varžtais ir sriegiais. Paruoštus trikampius uždėkite ant guminių poveržlių.

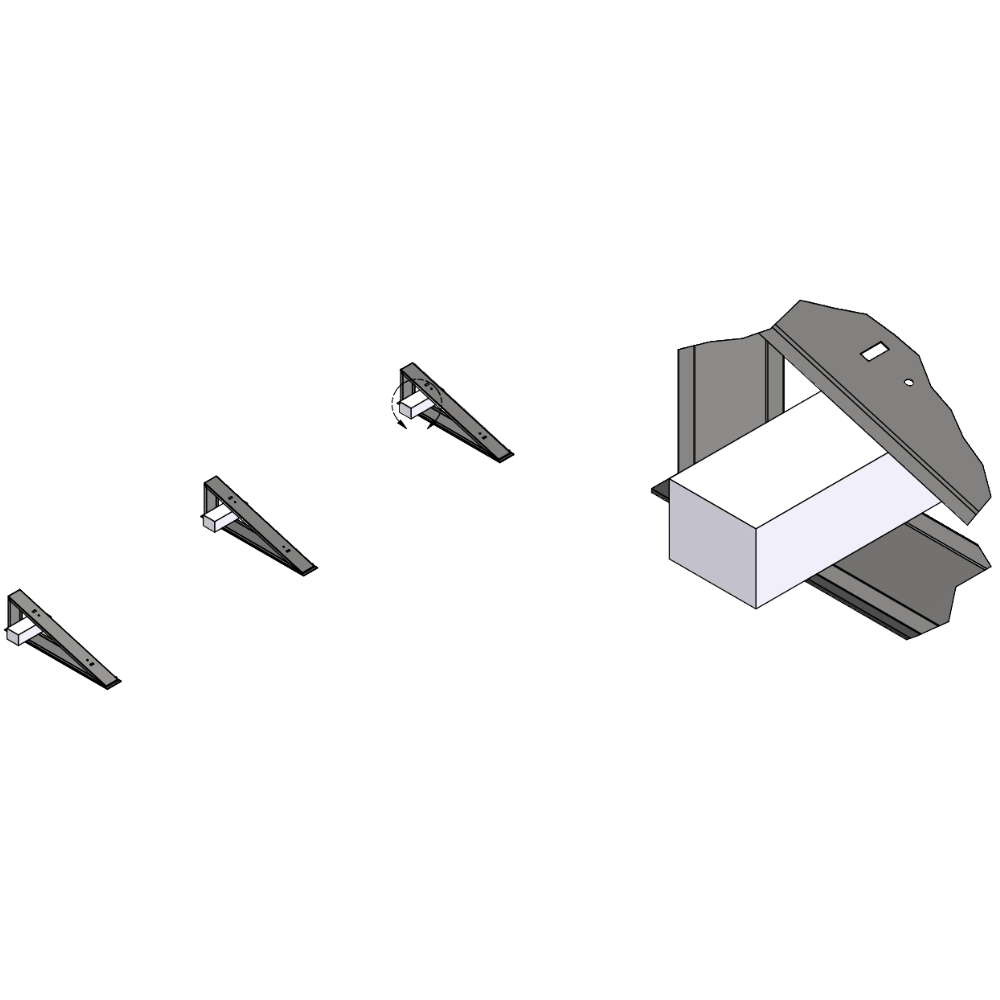

- Dėkite betoninius blokelius į laisvas, apatinio trikampio pagrindo vietas (balastinės plytelės į komplektą neįeina).

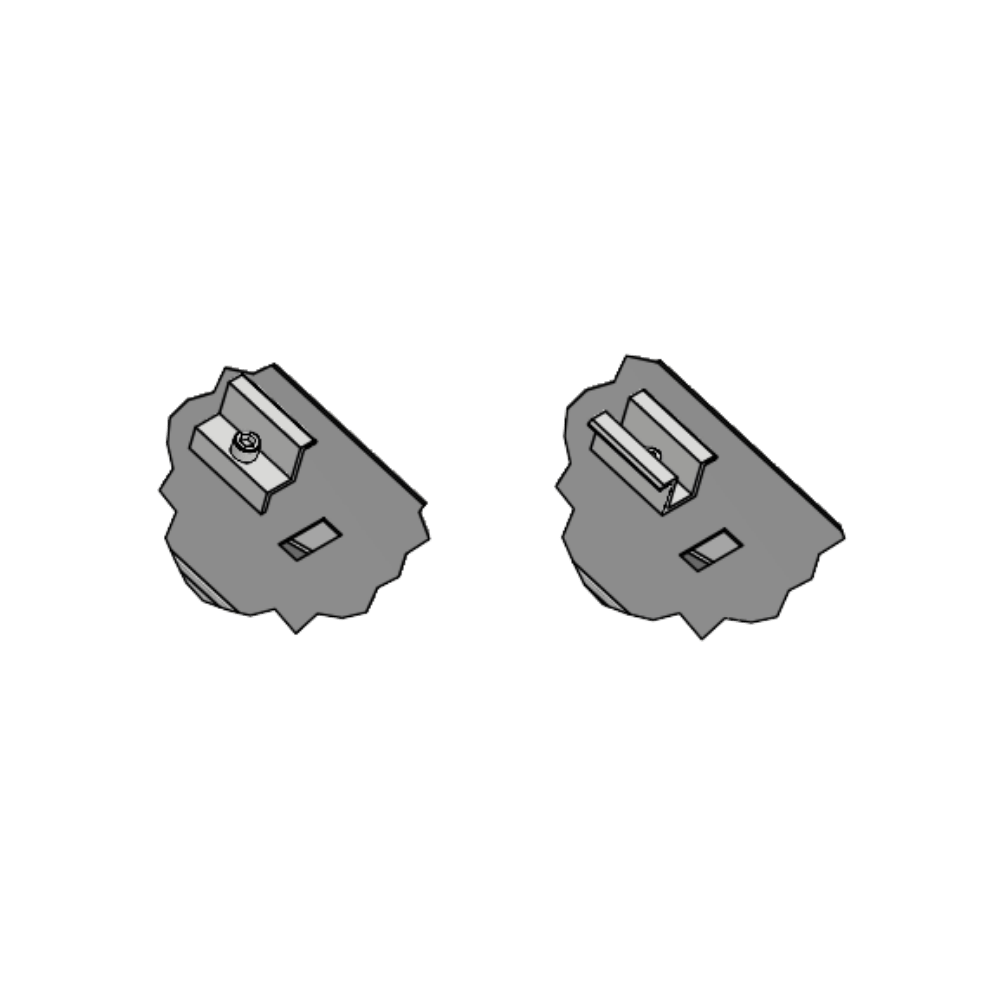

- Prie modulių montavimo trikampių pritvirtinkite spaustukus naudodami šešiabriaunius varžtus ir priveržkite juos flanšinėmis veržlėmis.

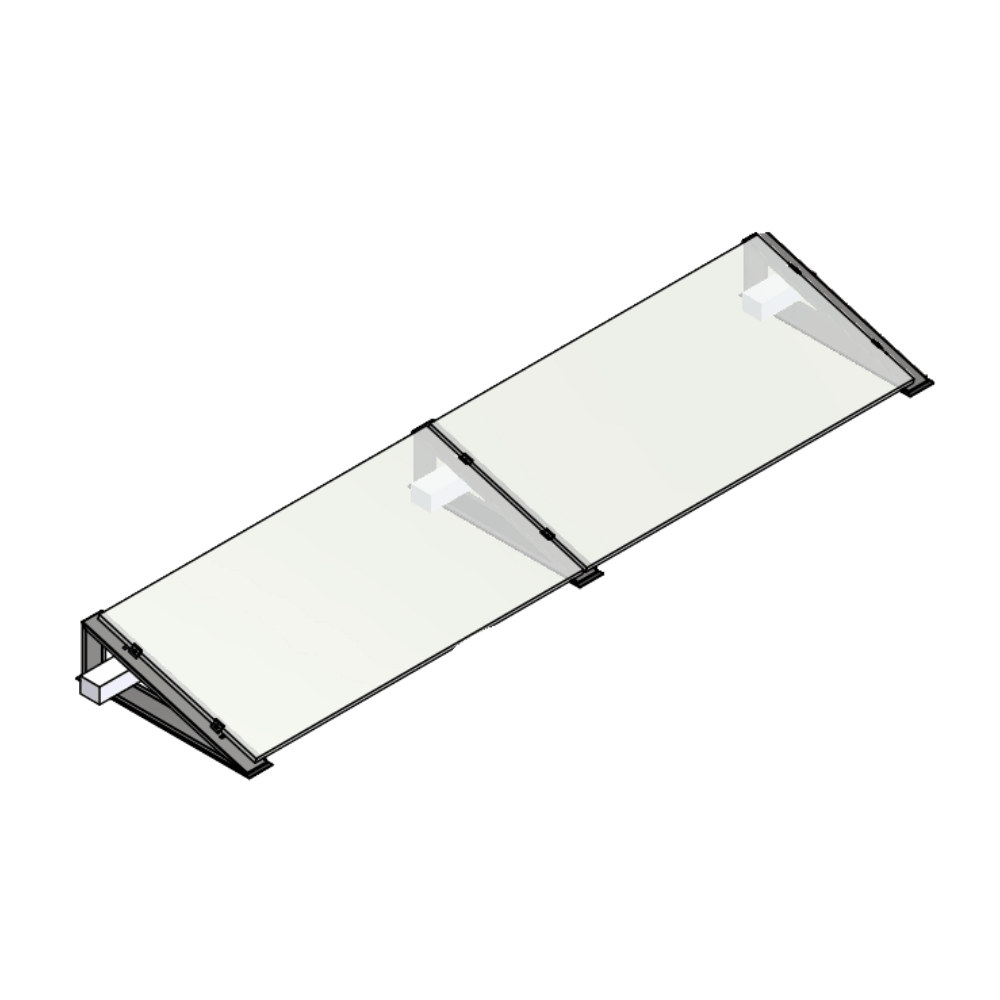

- Sumontuokite saulės modulius ir tinkamai juos pritvirtinkite viduriniais ir galiniais spaustukais.
