Konstrukcija trapecinės skardos stogui, 6 moduliams

1 komplektas Kripter montavimo konstrukcijos trapecinės skardos stogui yra skirtas 6 saulės moduliams, kurie yra montuojami vertikaliai. Pasirinkite tiek komplektų, kiek reikia visų modulių montavimui: pavyzdžiui, montuojant 12 saulės modulių – rinkitės du komplektus, montuojant 18 saulės modulių – tris ir t.t

1 komplektą sudaro:

  • 14 vnt. aliuminio profilio „Al Light D L310“;
  • 4 vnt. Z formos galinių tvirtinimų „Z-UNI“ (šoninių modulių tvirtinimui), su varžtais;
  • 10 vnt. T formos vidurinių tvirtinimų „T-UNI“ (viduriniai modulių tvirtinimai), su varžtais;
  • 2.24 m  bituminės sandarinimo juostos (montuojama po profiliu);
  • 58 vnt. Tvirtinimo kniedės “Al 4,8×24” (profilio tvirtinimui prie skardinio stogo)

Konstrukcija netinkama stiklas-stiklas berėmiams moduliams. Susisiekite komplektacijos modifikavimui.

Konstrukcija tinkama saulės moduliams, kurių rėmo storis yra 35 – 40 mm

Garantija 10 metų

189.00  su PVM

Siųsti užklausą
Turime sandėlyje
Pristatysime per 3 d.d. Daugiau informacijos

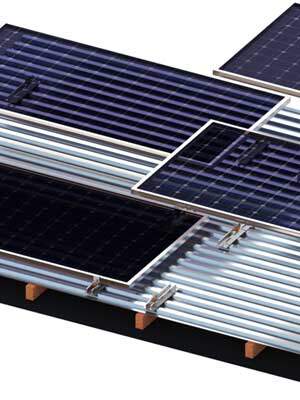

Kripter konstrukcija saulės modulių montavimui trapecinės skardos stogui

  • Atraminis aliuminio profilis, papildomai padengtas ne mažiau kaip 6 mikronų apsaugine anodo-oksido plėvele (L350 L310)
  • Tarpmodulinis spaustukas, skirtas moduliams prijungti prie metalinių konstrukcijų rėmo
  • Galinis spaustukas, skirtas moduliams prijungti prie metalinio rėmo
  • Bituminė juosta klijuojama tarp modulio tvirtinimo profilio ir skardinės stogo dangos

Maksimalios konstrukcijos apkrovos kvadratiniam metrui: vėjo – 450 Pa, Sniego – 1600 Pa.

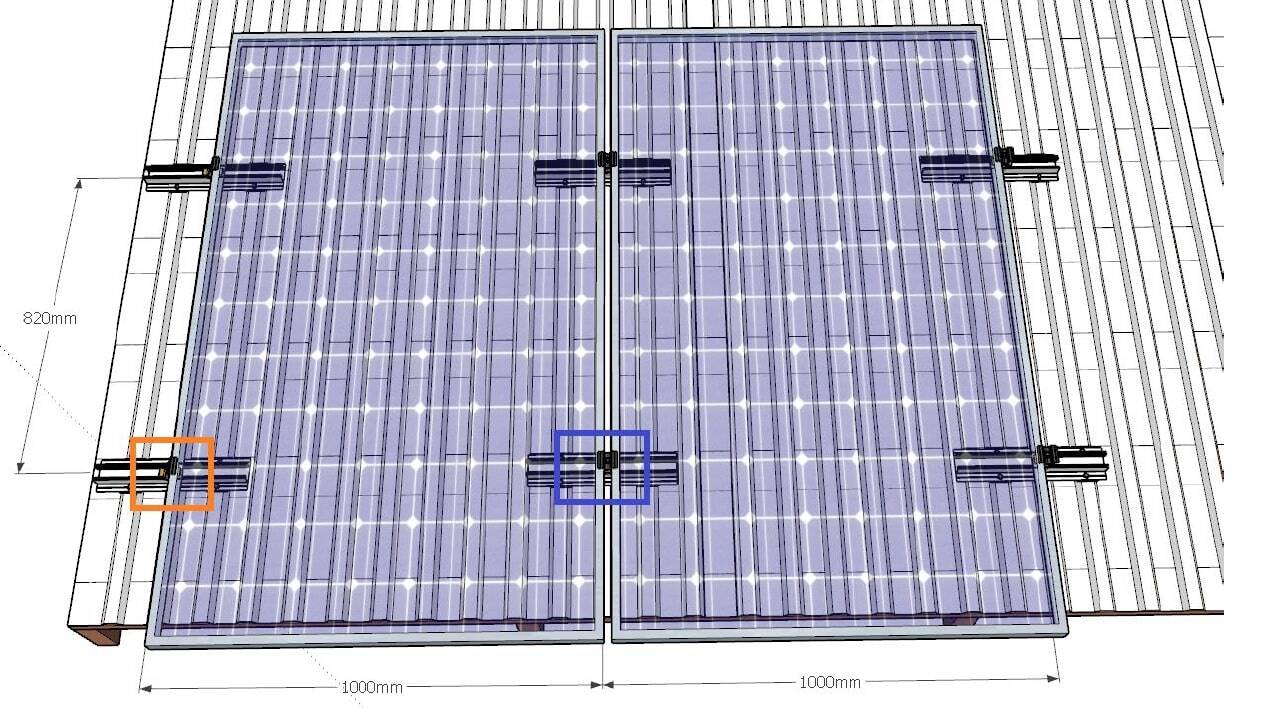

Tvirtinimo pavyzdys ir tvirtinimo elementai

kripter konstrukcijos tvirtinimas



kripter tvirtinimas prie ranilos arba trapecinės skardos
