Lynx Smart BMS 500

Lynx Smart BMS – tai išmani baterijų valdymo sistema, skirta LiFePO4 apsaugai. Iš visų “Victron Energy” siūlomų BMS produktų, Lynx Smart turi daugiausia išmaniųjų funkcijų. Susidedantis iš teigiamos ir neigiamos šynos, kontaktoriaus bei baterijų stebėjimo ir valdymo sistemos, Lynx Smart padeda palaikyti saugų ir ilgaamžį LiFePO4 darbą. Naudodami Color Control GX, galėsite valdyti bei stebėti įrenginį, o “Bluetooth” funkcijos pagalba, visą reikalingą informaciją matysite nuotoliniu būdu per VictronConnect programėlę.

Garantija 2 metai

839.00  su PVM

Neturime. Prekė užsakoma
Pristatysime per 14 d.d. Daugiau informacijos

Išmani LiFePO4 baterijos valdymo sistema – Lynx Smart BMS 500

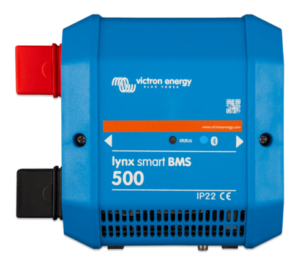

Lynx Smart BMSLynx Smart BMS 500 – pilna išmaniųjų funkcijų ličio geležies fosfato baterijų (LiFePO4) valdymo sistema. Puikiai tinkama 12V, 24V ar 48V sistemų apsaugai, Lynx Smart BMS rekomenduojama naudoti didesnėse sistemose. Lynx Smart BMS 500 yra neatsiejama “Lynx Distribution” sistemos dalis, užtikrinanti saugų LiFePO4 baterijos darbą.

Pagrindinės baterijos valdymo sistemos (BMS) funkcijos

BMS stebi kiekvieną atskirą baterijos elementą ir imasi veiksmų padidėjus arba sumažėjus įtampai bei temperatūrai. Baterijos valdymo sistema užtikrina tvarkingą, saugų ir ilgaamžį LiFePO4 veikimą.

  • “Pre-alarm” funkcija. Vieno iš elementų įtampai nukritus žemiau nustatytos ribos (ribą nustatyti galite per VictronConnect programėlę), LiFePO4 baterija siunčia išankstinį aliarmo signalą Lynx Smart BMS. Gavęs signalą, Lynx Smart BMS įrenginys sugeneruoja pavojaus pranešimą likus mažiausiai 30 sekundžių iki apkrovų išjungimo per ATD.
  • Įkrovimo ir iškrovimo proceso kontrolė. Įkrovimas automatiškai sustabdomas padidėjus įtampai, sumažėjus temperatūrai arba, kai baterija pilnai įkrauta. Maksimali įkrovimo ir iškrovimo prievadų srovė siekia 0,5 A. Prievadai apsaugoti atstatomuoju saugikliu.
  • Baterijos stebėjimas. Lynx Smart BMS suteiks svarbią informaciją apie LiFePO4 baterijos įkrovimo būseną (procentais) bei kitus duomenis. Baterijos duomenis galite stebėti per VictronConnect programėlę, GX įrenginį arba VRM portalą.

Sistemos pavyzdys (LiFePO4, Lynx Smart BMS ir du Lynx Distributors):

Sistemos pavyzdys (LiFePO4, Lynx Smart BMS ir du Lynx Distributors)

Sudedamosios Lynx Smart BMS dalys

  • Kontaktorius. Ši Lynx Smart BMS dalis apsaugo baterijas, kai ATC (leidžiama įkrauti) ir ATD (leidžiama iškrauti) signalai sugenda ir baterijos įtampa tampa per žema arba per aukšta. Kontaktorius taip pat gali būti naudojamas kaip sistemos įjungimo/išjungimo jungiklis, valdomas nuotoliniu signalu.
  • Nuotolinis įjungimo/išjungimo jungiklis. Įjungimo/išjungimo jungties gnybtai gali būti naudojami nuotoliniu būdu įjungti arba išjungti Lynx Smart BMS.
  • Išankstinio įkrovimo grandinė. Ši funkcija iš anksto įkraus talpines apkrovas (pavyzdžiui keitiklį), prieš užsidarant kontaktoriui. Patikrinimai atliekami išankstinio įkrovimo ciklo metu.
  • Ventiliatoriai. Įprasto veikimo metu ventiliatoriai įsijungia kai temperatūra pakyla aukščiau 60°C, srovė viršija 320A arba gresiant kontaktoriaus perkaitimui. Ventiliatoriai taip pat įsijungia iš anksto įkraunant apkrovas bei paleidimo metu.

Įrenginių stebėjimas

Lynx Smart BMS bei kitų įrenginių darbą galite stebėti ir valdyti skirtingų funkcijų pagalba.

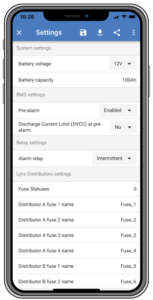

VictronConnect Lynx Smart BMSVictronConnect programėlė leidžia stebėti, valdyti ir konfigūruoti Lynx Smart BMS. Galėsite stebėti realaus laiko ir istorinius duomenis, lengvai valdyti maitinimo įvesties srovės limitą, įjungti keitiklį arba greitai ir efektyviai sukonfigūruoti sistemą. Be to, sistema siūlo pastovius programinės įrangos atnaujinimus efektyviam Lynx Smart BMS darbui. Prijungiama per “Bluetooth”, VictronConnect puikiai suderinama su „Android“, „iOS“, „Windows“ ir „MacOS X” operacinėmis sistemomis.

Color Control GX nuotolinio sistemos stebėjimo įrenginys parodys visus reikalingus parametrus, veikimo būsena, baterijos SoC ir aliarmus. Visą reikalingą informaciją galima pasiekti nuotoliniu būdu per VRM portalą. Lynx Smart BMS prijungiamas prie GX įrenginio per VE.Ca.

DVCC funkcija. Jei Lynx Smart BMS prijungtas prie nuotolinio sistemos stebėjimo įrenginio (pavyzdžiui Color Control GX), jis gali kontroliuoti ir kitų sujungtų prietaisų įkrovimo ir iškrovimo funkcijas. Tokiu atveju Smart Lynx BMS:

  • Nustatys prijungtų įrenginių įkrovimo srovę ir įkrovimo įtampas
  • Sustabdys iškrovą, esant žemai baterijos įtampai
  • Nutrauks įkrovimą, padidėjus baterijos įtampai, esant žemai ar aukštai temperatūrai

Daugiau informacijos gamintojo puslapyje

Techninės produkto Lynx Smart BMS 500 specifikacijos

PRODUKTO INFORMACIJALynx Smart BMS
GALIA
Maitinimo įtampos diapazonas9 – 58 Vdc
Palaikomos sistemos įtampos12, 24 arba 48V
Apsauga nuo atvirkštinio poliškumo
Pagrindinio saugos kontaktoriaus nuolatinė srovė500Adc tęstinė
Pagrindinio saugos kontaktoriaus didžiausia srovė600A 5 minutėms
Energijos suvartojimas užmigdymo arba budėjimo režimuApytiksliai 10.4mW (0.8mA prie 13V)
Energijos suvartojimas aktyviuoju režimuApytiksliai 2.6W (200mA prie 13V) priklausomai nuo perjungiklių būklės
Mažiausias apkrovos pasipriešinimas išankstiniam įkrovimui<10Ω 12 V sistemoms

<20Ω 24 V ir 48 V sistemoms

AUX išvesties maksimali srovė1.1A nuolatinis, apsaugotas atstatomu saugikliu
Didžiausias srovės įvertinimas (įkrovimo prievadas)0.5A prie 60Vdc, apsaugotas atstatomu saugikliu
Didžiausias srovės įvertinimas (iškrovimo prievadas)0.5A prie 60Vdc, apsaugotas atstatomu saugikliu
Didžiausias srovės įvertinimas (Signalizacijos perjungiklis (SPDT))2A prie 60Vdc
JUNGTYS
ŠynosM8
VE.CanRJ45 ir RJ45
I/OSraigtiniai gnybtai
Baterijos BMS laidaiMale ir female apvali 3 polių jungtis su M8 varžto žiedu
“Lynx Distributor” (iki 4 modulių)RJ10
CHARAKTERISTIKOS
Korpuso medžiagaABS
Korpuso matmenys190 x 180 x 80 mm
Svoris1.9 kg
Šynų medžiagaAlavuotas varis
Šynų matmenys8 x 30 mm
APLINKOS SPECIFIKACIJOS
Darbinės temperatūros diapazonas-40°C to +60°
Laikymo temperatūros diapazonas-40°C to +60°
DrėgnumasMax. 95% (non-condensing)
Apsaugos klasėIP22
Svoris 2.2 kg
Išmatavimai 184 × 170 × 80 mm
